Монтаж Г-образного профиля: ключевые правила

Г-образный (L-образный) профиль — это несущий элемент подсистемы вентилируемого фасада, который крепится к кронштейнам и служит основой для фиксации облицовки. От качества его монтажа напрямую зависит геометрия фасада, несущая способность конструкции и срок службы всей системы. Ниже — ключевые правила, которые нужно соблюдать на каждом этапе.

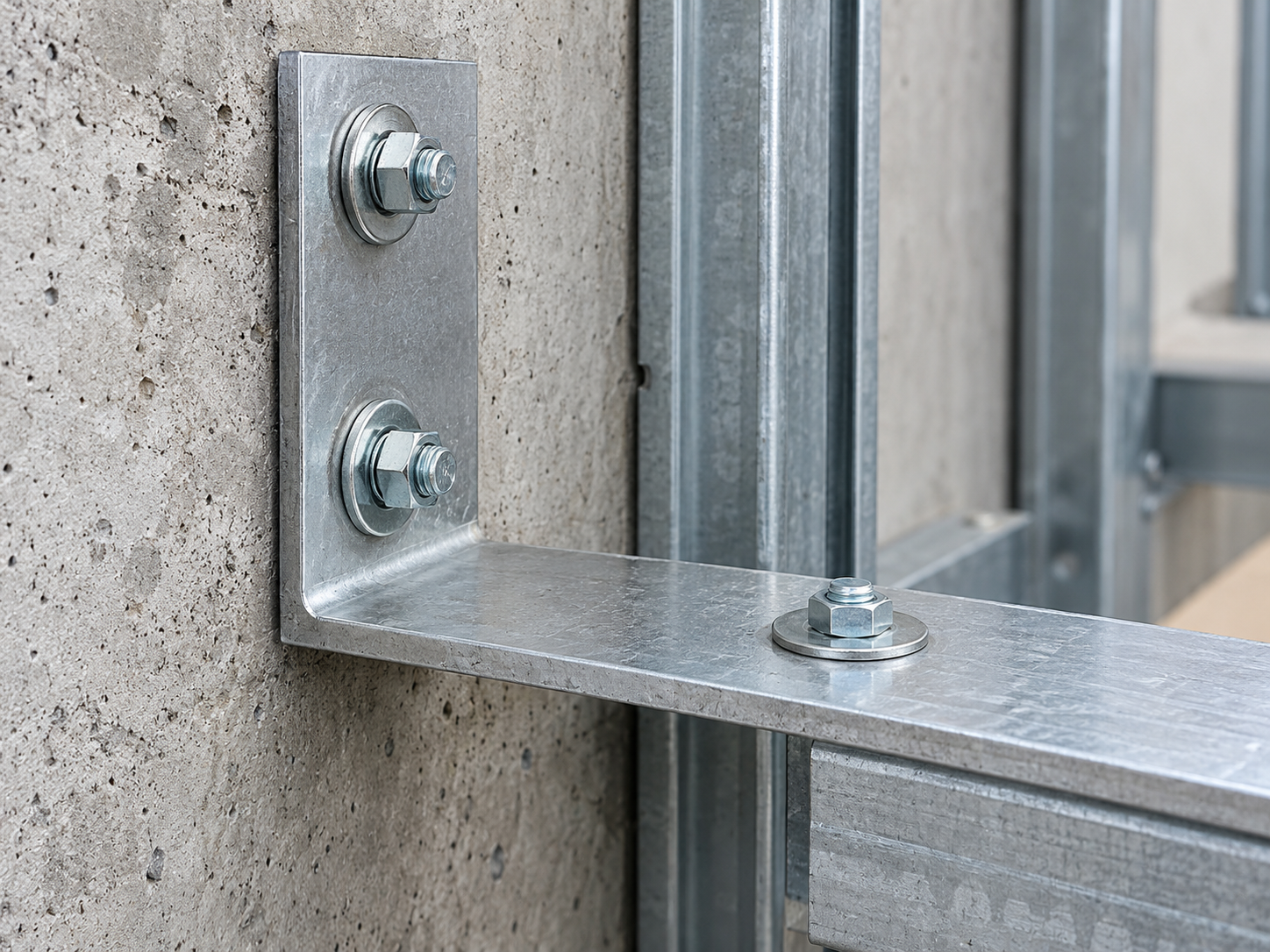

1. Крепление профиля к кронштейну

Г-образный профиль фиксируется к кронштейнам заклёпками или саморезами. Рекомендуемые крепёжные элементы — заклёпки 4,8×10 мм либо саморезы 5,5×19 мм. Для соединений, испытывающих повышенные нагрузки (например, в угловых зонах здания, на парапетах, в местах повышенного ветрового давления), применяют заклёпки 6,4×12 мм — они прочнее стандартных и лучше работают на срез.
Ключевое правило: минимальное количество точек крепления в каждом узле — две. Крепление одной заклёпкой недопустимо: такой узел не обеспечивает необходимую жёсткость, и под действием ветровых и температурных нагрузок профиль может сместиться. Это приведёт к нарушению раскладки облицовки и, в худшем случае, к деформации всей подсистемы. Если проект предусматривает три и более точки крепления — это обычно связано с повышенными нагрузками или большой длиной консоли кронштейна.

2. Опирание на кронштейн

Профиль должен опираться на полку кронштейна. Минимальная величина опирания — не менее 25 мм. Меньшее опирание создаёт риск срыва профиля при ветровых нагрузках, особенно в верхних зонах фасада, где давление ветра максимально.
Запрещено крепить профиль к нижней части кронштейна — это нарушает расчётную схему работы узла. В таком случае нагрузка распределяется не так, как заложено в проекте, и несущая способность соединения снижается. Также недопустимо опирать профиль на кронштейн только краем полки — площадь контакта должна быть достаточной для восприятия нагрузки.

3. Выравнивание направляющих

СП 522.1325800.2023 устанавливает жёсткие допуски на положение направляющих, включая Г-образные профили. Отклонение от вертикальности или горизонтальности в плоскости стены не должно превышать ±2 мм. Отклонение перпендикулярно плоскости стены — не более ±1 мм. Расстояние между соседними направляющими не должно отличаться от проектного более чем на ±5 мм. Соосность смежных по высоте направляющих — в пределах ±2 мм, уступ между ними — также ±2 мм.
Выравнивание выполняется по нитке (для горизонтали) и отвесу (для вертикали). Накопление ошибок при монтаже приводит к «волне» на фасаде, которую невозможно исправить на этапе установки облицовки. Особенно критично это для крупноформатных материалов — керамогранита больших размеров, фиброцементных панелей, металлокассет: даже небольшое отклонение становится заметным.

4. Наращивание профиля по длине

При необходимости наращивания Г-образного профиля используется вставка из того же профиля. Перекрытие (нахлёст) должно составлять не менее 200 мм либо соответствовать значению, указанному в проекте. Вставка устанавливается с внутренней стороны профиля и фиксируется заклёпками или саморезами симметрично с двух сторон. Наращивание без усиливающей вставки недопустимо — это приводит к потере несущей способности в месте стыка. Также не рекомендуется располагать стык в пролёте между кронштейнами: оптимально — над кронштейном, где профиль опирается на несущий элемент.

5. Терморазрыв и защита от коррозии

В местах контакта кронштейна со стеной и профиля с кронштейном рекомендуется устанавливать паронитовые или изолоновые прокладки. Они выполняют две функции: исключают «мостики холода» (предотвращают промерзание и образование конденсата) и защищают от электрохимической коррозии, которая возникает при контакте разнородных металлов (например, алюминиевого кронштейна и стального профиля). Особенно важно это для фасадов в регионах с повышенной влажностью и агрессивной средой.

6. Последовательность монтажа

Типовой порядок работ с Г-образным профилем в составе вертикальной подсистемы:
  • Разметка — обозначить положение кронштейнов. Первый ряд — на расстоянии 100 мм от края стены, далее с шагом 600 мм (если иное не предусмотрено проектом). Шаг может быть уменьшен в угловых зонах и на парапетах.
  • Установка прокладок в местах крепления кронштейнов.
  • Монтаж кронштейнов к стене анкерами (например, 10×100 мм). Глубина анкеровки и тип анкера определяются проектом по результатам испытаний на вырыв.
  • Установка утеплителя (если предусмотрен) — в один или два слоя с перекрытием швов.
  • Монтаж гидро-ветрозащитной мембраны с нахлёстом 150 мм. Мембрана защищает утеплитель от влаги и выветривания.
  • Фиксация Г-образного профиля на кронштейнах заклёпками или саморезами.
  • Контроль геометрии — проверка допусков по СП 522.1325800.2023.

7. Типовые ошибки

  • Крепление одной заклёпкой вместо двух — узел теряет жёсткость, профиль может сместиться.
  • Недостаточное опирание на кронштейн (менее 25 мм) — риск срыва под ветровой нагрузкой.
  • Наращивание без перекрытия — профиль «играет» под нагрузкой, облицовка деформируется.
  • Игнорирование выравнивания — фасад получает видимую кривизну, особенно на длинных участках.
  • Отсутствие терморазрыва — коррозия и промерзание в местах контакта.
  • Крепление профиля к нижней части кронштейна — нарушение расчётной схемы.
  • Расположение стыка в пролёте — снижение несущей способности.
