Рабочая документация на НФС: состав, техсвидетельство, экспертиза

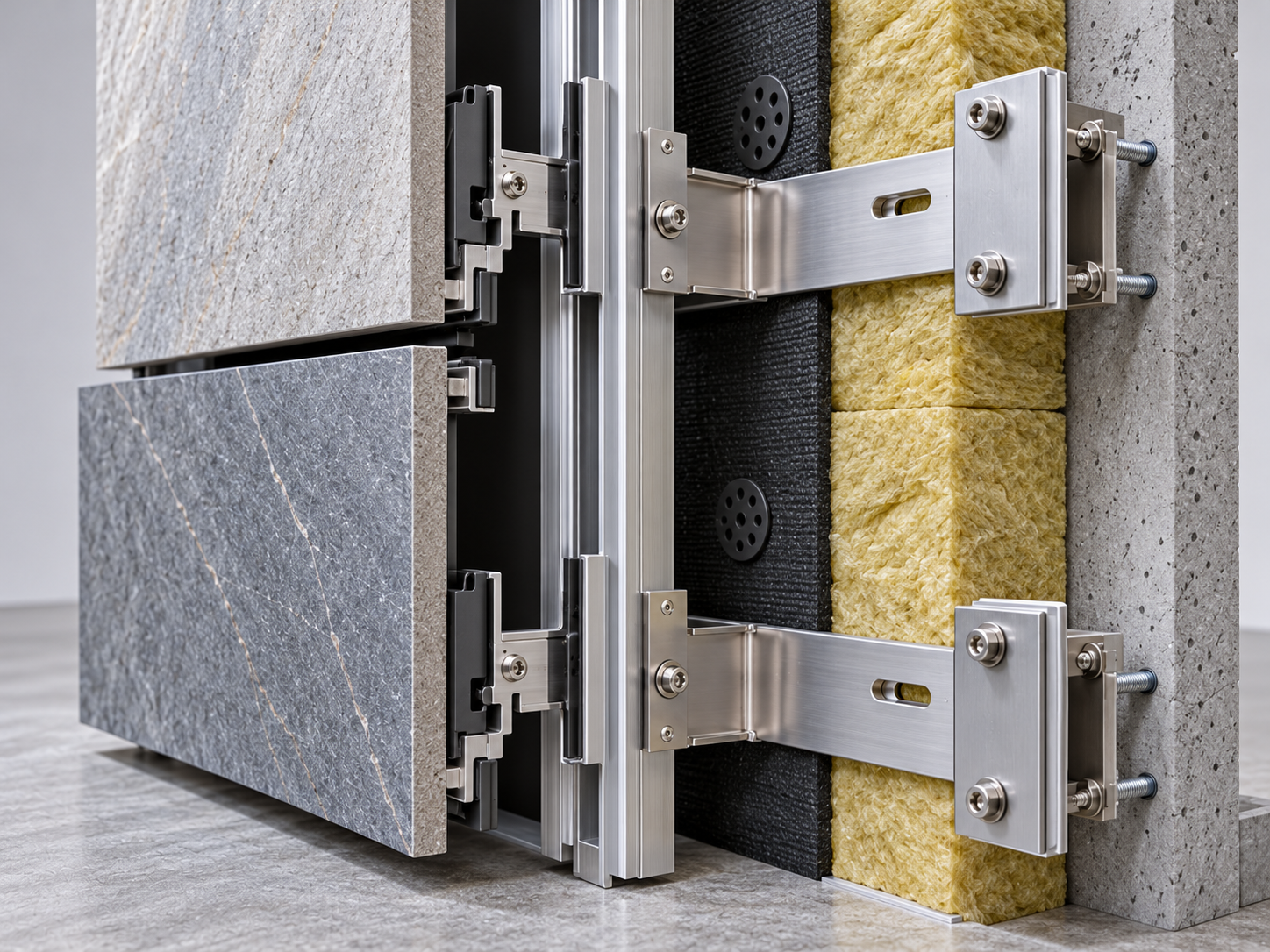

Навесной фасад — это не декоративная облицовка, а несущая конструкция. Она берёт на себя ветровые, температурные и весовые нагрузки, передаёт их на стену и обязана работать весь срок службы здания. Поэтому НФС проектируют как инженерную систему, а не собирают из каталога. Подтверждение тому — не обещания поставщика, а полный комплект рабочей документации.

Действующий свод правил — СП 522.1325800.2023 «Системы фасадные навесные вентилируемые. Правила проектирования, производства работ и эксплуатации». В Приложении В дан рекомендуемый состав рабочей документации.
В него входят:
пояснительная записка;
колористика, материалы и технология работ;
документ о соответствии НФС и комплектующих (техсвидетельство, документ оценки соответствия и др.) с приложениями;
протоколы испытаний и результаты исследований (если требуются);
объектовые экспертные заключения (при необходимости);
фасадные чертежи здания, включая остекление;
поэтажные планы с облицовываемыми поверхностями и схемами раскладки;
разрезы по фасадам с материалом ограждающих конструкций;
фасады со схемами раскладки облицовки;
фасады со схемами крепления каркаса и утеплителя;
сечения по архитектурным элементам (русты, карнизы, парапеты);
статические расчёты каркаса с учётом испытаний анкеров на вырыв;
теплотехнический расчёт по типам стен с учётом неоднородности;
мероприятия по пожарной безопасности;
мероприятия по коррозионной защите;
привязка типовых решений к объекту;
схемы монтажа каркаса и облицовки;
спецификация материалов и комплектующих;
технологическая документация (ППР, инструкция по монтажу, техкарты);
сметы (при необходимости).

С 2023 года Минстрой России больше не оформляет технические свидетельства на навесные фасадные системы как на единое изделие. При этом на комплектующие — крепёж, облицовку, утеплитель и прочее — техсвидетельства по-прежнему выдают.
Что это значит на практике. СП 522.1325800.2023 по-прежнему называет техсвидетельство одним из вариантов документа о соответствии. Но получить его на всю систему целиком сейчас нельзя — только на отдельные элементы.
Для проектировщика вывод такой: либо ссылаться на документ оценки соответствия, либо подтверждать пригодность каждого комплектующего его собственным техсвидетельством.

Экспертиза смотрит на соответствие обязательным требованиям. Для НФС это:
корректность нагрузок (ветровой район, коэффициент надёжности);
расчётная схема кронштейнов и направляющих;
анкеровка (тип, глубина, краевой эффект);
теплотехника с учётом кронштейнов;
пожарная безопасность (отсечки, горючесть);
коррозионная защита.
Каждый расчёт опирается на конкретный пункт СП. Формулировки «по опыту» и «по рекомендациям производителя» экспертиза не принимает.

Ошибка 1. Проект «по типовому альбому». Типовой узел рассчитан на конкретный шаг кронштейнов, высоту и ветровой район. Без пересчёта под объект — ошибка.
Ошибка 2. Нет геодезии. Стена с завалом, проём смещён. Проект сделан по номиналу. На монтаже кронштейны не достают до основания.
Ошибка 3. Теплотехника без кронштейнов. Считают сопротивление теплопередаче глухой стены и забывают, что кронштейны — мостики холода.
Ошибка 4. Пожарные отсечки «на потом». В проекте не показаны, на монтаже забыты. При сдаче — замечание надзора.
Ошибка 5. Крепёж без спецификации. В узле нарисован «саморез», а марка не указана. Монтажник ставит то, что есть.

  Чек-лист для проверки комплекта
Общие данные с перечнем нормативов
Пояснительная записка с обоснованием системы
Чертежи фасадов с раскладкой облицовки
Схемы раскладки подоблицовочной конструкции
Узлы крепления к основанию
Узлы стыков направляющих
Узлы обрамления проёмов
Узлы парапетов, цоколей, углов
Статический расчёт кронштейнов
Расчёт анкеров
Расчёт направляющих
Теплотехнический расчёт
Мероприятия по пожарной безопасности
Коррозионная защита
Спецификация материалов и крепежа
Документ о соответствии (техсвидетельство на комплектующие или документ оценки соответствия)
Сертификаты на комплектующие.
